AI 반도체 시대의 경쟁은 가장 미세한 칩을 먼저 만드는 데서 끝나지 않습니다. 설계, 장비, 소재, 웨이퍼 제조, HBM, 첨단 패키징, 테스트, 인력, 전력 인프라, 고객 검증을 필요한 시점에 연결하는 시스템 역량이 성능·수율·납기·공급 안정성을 함께 좌우합니다.
반도체 산업을 바라볼 때 우리는 흔히 가장 앞에 보이는 숫자부터 확인합니다. 몇 나노 공정인가, 수율은 어느 수준인가, 투자금액은 얼마인가, 공장 규모는 얼마나 큰가를 먼저 봅니다. 이런 숫자는 중요합니다. 하지만 AI 반도체 시대에는 숫자 하나만으로 기업과 국가의 경쟁력을 판단하기 어려워졌습니다.
대규모 데이터센터용 AI 가속기는 높은 연산 성능만으로 충분하지 않습니다. 대량의 데이터를 빠르게 공급할 메모리, 이를 연결하는 고난도 패키징, 전력 전달과 열관리, 안정적인 테스트와 고객 시스템 검증이 함께 맞물려야 합니다. 어느 한 단계가 늦어지면 나머지 단계가 준비되어 있어도 최종 출하는 지연될 수 있습니다.
이 연결 구조 전체를 이 글에서는 반도체 생태계라고 부르겠습니다. 이는 단순히 장비·소재 업체가 많다는 뜻이 아닙니다. 설계회사, 파운드리, 메모리 기업, 장비·소재 기업, OSAT, 기판 기업, 연구기관, 교육기관, 전력·물류 인프라, 그리고 고객사까지 하나의 운영 체계로 연결되는 구조를 뜻합니다.
6편에서는 AI 반도체 패권이 기술만이 아니라 공급망에서 결정된다는 점을 살펴봤습니다. 7편에서는 보조금과 지정학이 그 공급망의 지도를 어떻게 다시 그리고 있는지 정리했습니다. 이번 8편에서는 공급망이 실제로 작동하기 위한 조건, 즉 반도체 생태계가 무엇으로 구성되고 왜 경쟁력의 핵심 조건이 되는지를 살펴보겠습니다.
이 글은 특정 종목의 매수·매도나 특정 기업의 실적을 예측하기 위한 글이 아닙니다. 공개된 산업 자료와 정책 자료를 바탕으로, AI 반도체 경쟁의 구조를 이해하기 위한 일반적인 정보 제공 목적의 해설입니다.
1-1. 칩 한 개 뒤에 숨어 있는 긴 산업 사슬
1-2. 가장 늦는 구간이 전체 경쟁력을 제한하는 이유
2. 장비와 소재: 보이지 않지만 수율을 좌우하는 기반
2-1. 장비는 구매보다 운영이 중요하다
2-2. 소재는 대체하기보다 검증해야 하는 자산이다
3. 첨단 패키징: AI 반도체 공급의 대표적 병목
3-1. 미세화만으로 풀기 어려운 성능의 문제
3-2. HBM·기판·테스트가 함께 움직여야 하는 이유
4. 인력과 현장 운영: 자본으로 즉시 대체하기 어려운 경쟁력
4-1. 공정 엔지니어의 시간과 조직의 기억
4-2. 반도체 클러스터가 인력 생태계를 만드는 방식
5. 고객·설계·검증: 거래 관계를 넘어 공동개발 체계로
5-1. 고객 인증이 높은 진입장벽이 되는 이유
5-2. 설계·제조·후공정이 함께 최적화되는 구조
6. 한국 반도체 생태계의 강점과 빈칸
6-1. 메모리·파운드리·소부장을 연결할 기회
6-2. 첨단 패키징과 인력에서 남은 과제
7. 맺음말
FAQ – 자주 묻는 질문
1. AI 반도체 시대, 왜 기업 하나의 기술만으로는 부족한가
💡 핵심 포인트:
AI 반도체 경쟁은 칩 하나의 설계나 미세공정 수준만으로 설명되지 않습니다. 설계·제조·메모리·패키징·테스트·고객 검증이 연결된 운영 체계가 성능과 납기를 함께 좌우합니다. 반도체 생태계의 경쟁력은 가장 강한 기술 하나보다 병목을 얼마나 빨리 발견하고 보완하는지에 크게 좌우됩니다.
반도체 산업에 관한 대부분의 글은 선두 기업의 공정 수준과 점유율을 중심으로 설명합니다. TSMC의 최첨단 공정, 삼성전자의 파운드리 수율, 엔비디아의 AI 가속기 성능, SK하이닉스와 삼성전자의 HBM 공급 능력은 모두 중요한 지표입니다.
그러나 고객이 실제로 확인하는 것은 공정 노드만이 아닙니다. 원하는 성능의 칩을 제때 받을 수 있는지, 메모리와 패키징을 포함한 시스템이 안정적으로 구성되는지, 설계 변경과 장애가 발생했을 때 공급사가 얼마나 빠르게 대응하는지를 함께 살핍니다.
이것이 AI 시대에 개별 기업의 경쟁력을 넘어 반도체 생태계 전체를 봐야 하는 이유입니다. 하나의 AI 가속기가 고객의 서버에 탑재되기까지는 수많은 기술과 기업이 연결됩니다. 설계는 제조 공정의 제약을 고려해야 하고, 제조는 장비·소재의 품질에 의존하며, 패키징은 메모리와 기판·열관리 기술을 필요로 합니다.
이런 이유로 AI 반도체 산업은 개별 칩의 성능 경쟁을 넘어, 반도체 생태계 전체의 연결 속도와 문제 해결 능력을 함께 평가해야 하는 산업으로 바뀌고 있습니다. 반도체 생태계가 촘촘할수록 설계 변경, 생산 차질, 고객 요구 변화에 대응하는 시간도 짧아질 수 있습니다.
OECD는 첨단 패키징, 이종집적, 실리콘 적층이 여러 집적회로를 하나의 패키지에 넣어 전통적 미세화만으로 얻기 어려운 성능 향상을 가능하게 한다고 설명합니다. 이는 AI 반도체 경쟁이 더 이상 전공정 미세화만의 문제가 아니라, 여러 칩과 기능을 어떻게 연결하는가의 문제로 확장되고 있음을 뜻합니다.
1-1. 칩 한 개 뒤에 숨어 있는 긴 산업 사슬
칩은 설계도가 완성됐다고 바로 제품이 되지 않습니다. 먼저 팹리스나 시스템 기업이 칩의 기능과 회로를 설계합니다. 이어 제조사가 사용할 공정에 맞춰 설계 데이터와 라이브러리, 전력 조건, 배선 규칙을 조정해야 합니다.
그다음 파운드리는 웨이퍼 위에 회로를 만드는 수많은 공정을 반복합니다. 노광, 증착, 식각, 세정, 이온 주입, 계측, 검사 등 각 단계는 정밀 장비와 고순도 소재, 공정 조건, 현장 엔지니어의 대응 능력에 의해 좌우됩니다.
제조가 끝난 칩은 AI 제품으로 바로 출하되지 않는 경우가 많습니다. 대규모 데이터센터용 AI 가속기는 높은 메모리 대역폭을 확보하기 위해 HBM과 결합하는 경우가 많고, 이 연결은 첨단 패키징을 통해 구현됩니다. 이후에도 테스트, 신뢰성 평가, 고객 시스템과의 호환성 검증이 남습니다.
모바일·엣지·자동차용 AI 칩은 제품 특성에 따라 LPDDR, GDDR, 온칩 SRAM 등 다른 메모리 구조를 활용할 수 있습니다. 따라서 “모든 AI 칩이 HBM을 반드시 쓴다”는 식의 설명은 정확하지 않습니다. 다만 대규모 데이터센터용 고성능 AI 가속기에서는 HBM과 첨단 패키징의 중요성이 특히 커지고 있습니다.
설계부터 고객 검증까지 이어지는 이 긴 과정은 반도체 생태계가 단순한 공급업체 집합이 아니라, 하나의 연속된 생산 시스템임을 보여줍니다. 특히 AI 반도체에서는 반도체 생태계 안의 각 참여자가 자신의 공정만 최적화하는 것이 아니라, 다음 단계의 조건까지 함께 고려해야 합니다.
| 단계 | 주요 참여자 | 핵심 역할 | 지연 또는 병목 발생 시 영향 |
|---|---|---|---|
| 설계·IP·EDA | 팹리스, 시스템 기업, 설계도구 기업 | 칩 기능 설계와 제조 가능성 검토 | 설계 완료와 양산 시작이 함께 늦어질 수 있음 |
| 전공정 제조 | 파운드리, 장비·소재 기업 | 웨이퍼 가공과 수율 안정화 | 생산량 부족, 품질 편차, 납기 불확실성 확대 |
| 메모리 공급 | HBM·DRAM 기업 | AI 연산용 데이터 대역폭 제공 | AI 가속기 공급량이 제한될 수 있음 |
| 첨단 패키징·테스트 | OSAT, 기판·검사 기업, 제조사 | 칩·메모리 연결, 열관리, 최종 검증 | 완제품 출하와 고객 인증이 늦어질 수 있음 |
| 고객 시스템 검증 | 데이터센터·자동차·통신·AI 기업 | 성능, 전력, 호환성, 신뢰성 확인 | 대량 양산과 장기 공급계약 전환이 늦어질 수 있음 |
이 표가 보여주듯 반도체는 하나의 공장에서 끝나는 제품이 아닙니다. 어느 한 구간이 막히면 다른 구간의 투자와 기술도 제때 성과로 전환되지 못합니다. 따라서 기업의 발표자료를 읽을 때는 “무엇을 만들겠다”보다 “누구와 어떤 공정·패키징·고객 검증 구조로 연결하겠다는가”를 함께 봐야 합니다.
1-2. 가장 늦는 구간이 전체 경쟁력을 제한하는 이유

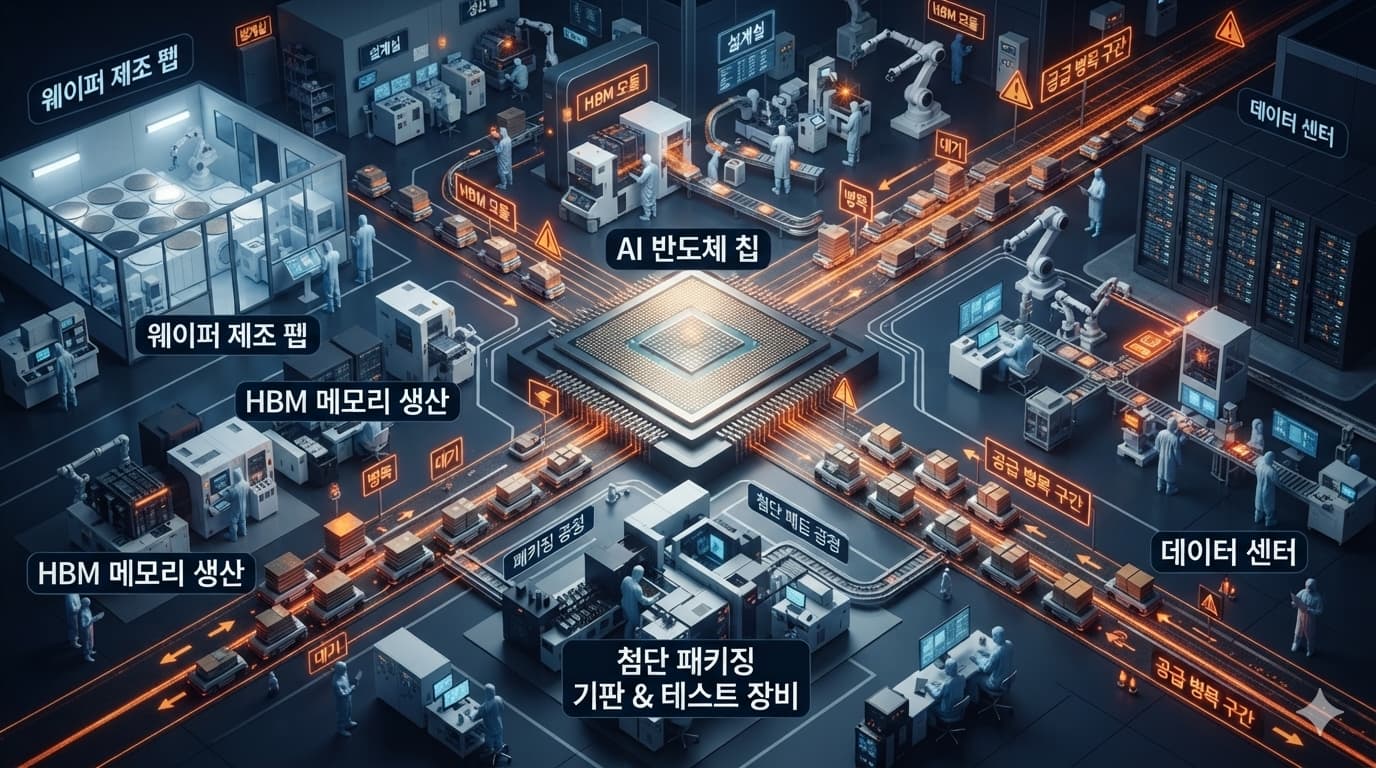

반도체 산업에서는 가장 앞선 기술 하나보다 가장 늦는 구간이 전체 생산량을 제한하는 일이 자주 발생합니다. 전공정 생산능력이 충분해도 패키징 용량이 부족하면 출하는 늘지 않습니다. HBM이 확보돼도 기판과 테스트가 부족하면 시스템 제품은 완성되지 않습니다.
첫 번째 제약은 물량입니다. 특정 장비나 소재의 납기가 지연되면 공장 증설 계획이 밀릴 수 있습니다. 최첨단 장비는 공급사가 제한적이고 설치·조정 기간도 길기 때문에, 주문만으로 즉시 해결되지 않습니다.
두 번째 제약은 수율입니다. 샘플 생산이 가능하다는 것과 고객이 원하는 물량을 안정적으로 생산하는 것은 다릅니다. 수율이 낮으면 동일한 판매량을 충족하기 위해 더 많은 웨이퍼와 시간, 비용이 필요합니다.
세 번째 제약은 고객 검증입니다. 설계·공정·패키징의 주요 변경이 발생하면, 변경 범위와 고객 요구 수준에 따라 추가 신뢰성 평가와 시스템 검증이 필요해질 수 있습니다. 이는 양산 전환 일정을 늦추는 요인이 됩니다.
자동차용 반도체는 장기 신뢰성과 규격 검증의 비중이 특히 큽니다. 반면 데이터센터용 AI 반도체는 성능, 전력 효율, 열관리, 서버·네트워크와의 시스템 호환성이 중요한 검증 항목이 됩니다. 고객 검증을 하나의 동일한 절차로 뭉뚱그리기보다, 최종 시장에 따라 요구 조건이 달라진다고 이해하는 편이 정확합니다.
결국 반도체 생태계의 회복력은 특정 구간의 생산능력보다, 병목이 발생했을 때 대체 경로와 공동 대응 체계를 얼마나 빨리 가동할 수 있는지에 달려 있습니다. 고객 입장에서는 반도체 생태계가 안정적일수록 제품 출시 일정과 투자 계획의 불확실성을 낮출 수 있습니다.

2. 장비와 소재: 보이지 않지만 수율을 좌우하는 기반
💡 핵심 포인트:
장비와 소재는 공장 건설 단계에서만 필요한 투입요소가 아닙니다. 생산 과정에서 장비의 안정 가동, 소재의 균일성, 소모품 공급, 유지보수와 기술지원이 함께 작동해야 수율과 납기가 안정됩니다. 장비·소재 기업은 단순 납품업체가 아니라 제조 경쟁력을 공동으로 만들어가는 운영 파트너입니다.
반도체 공장을 이야기할 때 우리는 대형 클린룸과 수조 원대 투자 계획을 떠올립니다. 그러나 공장 내부에서 실질적인 경쟁력을 좌우하는 요소는 장비가 계획대로 가동되는지, 소재가 공정 기준에 맞는 품질을 꾸준히 유지하는지, 문제가 발생했을 때 현장 대응이 얼마나 빠른지에 달려 있습니다.
일반적으로는 좋은 장비를 도입하면 생산성이 높아질 것이라고 생각합니다. 하지만 반도체 제조에서는 장비를 구매하는 것과 장비를 안정적으로 운영하는 것이 다릅니다. 장비 설치, 공정 조건 설정, 예방 정비, 소모품 교체, 이상 원인 분석, 소프트웨어 업데이트까지 이어져야 장비가 계획한 성능을 낼 수 있습니다.
필자가 제조업 법인의 재무·기획·구매 업무를 맡으며 느낀 점도 이와 닮아 있습니다. 투자 심의 단계에서는 투자금액, 감가상각, 예상 생산능력, 회수기간을 수치로 계산할 수 있습니다. 하지만 실제 사업 성과는 장비 정지 시간, 부품 공급 지연, 현장 기술자 숙련도, 협력사의 긴급 대응처럼 숫자로 즉시 잡히지 않는 운영 변수에서 달라지는 경우가 많았습니다.
장비와 소재는 반도체 생태계의 가장 앞단과 가장 안쪽을 동시에 지탱하는 기반입니다. 공장 투자 규모가 커질수록 장비·소재 기업과의 협업 수준은 반도체 생태계 전체의 운영 안정성에 더 큰 영향을 미칩니다.
2-1. 장비는 구매보다 운영이 중요하다
반도체 장비는 정밀도가 높고 공정 연계성이 강합니다. 노광장비, 증착장비, 식각장비, 세정장비, 검사장비는 각각 독립적으로 움직이는 것처럼 보이지만, 실제 생산에서는 앞 공정의 미세한 편차가 뒤 공정의 불량으로 이어질 수 있습니다.
따라서 장비 공급사는 장비만 판매하는 기업이 아닙니다. 현장 엔지니어를 통해 설치와 유지보수를 지원하고, 공정 조건을 함께 조정하며, 부품과 소모품을 공급하고, 성능 개선을 위한 데이터를 공유하는 역할을 합니다.
장비가 가까운 곳에 있다는 의미도 단순한 지리적 거리만을 뜻하지 않습니다. 문제가 생겼을 때 기술자가 얼마나 빨리 투입될 수 있는지, 필요한 부품을 언제 확보할 수 있는지, 제조사와 장비사가 어떤 데이터 체계로 원인을 분석하는지가 더 중요합니다.
이 협업 관계는 시간이 지날수록 기업 간 진입장벽이 됩니다. 장비와 제조 현장의 데이터, 공정 조건, 장애 대응 경험이 축적되기 때문입니다. 다른 공급사 장비로 교체하는 일은 가격표를 비교해 계약을 바꾸는 수준이 아니라, 공정 안정성 전체를 다시 검증하는 일에 가깝습니다.
반도체 생산 기반의 경쟁력은 장비를 얼마나 많이 보유했는가보다, 장비·공정·인력을 얼마나 안정적으로 함께 운영하는가에 더 크게 영향을 받습니다.
따라서 장비 공급망의 경쟁력은 장비 가격보다 반도체 생태계 안에서 축적된 현장 대응 경험과 기술 지원 역량으로 판단할 필요가 있습니다. 반도체 생태계의 관점에서 장비 기업은 제조라인 밖의 협력사가 아니라, 수율과 가동률을 함께 책임지는 생산 파트너에 가깝습니다.
2-2. 소재는 대체하기보다 검증해야 하는 자산이다
반도체 소재에는 웨이퍼, 포토레지스트, 특수가스, 화학물질, CMP 슬러리, 타깃, 기판, 접착재, 봉지재 등이 포함됩니다. 이 소재들은 소비재처럼 단순히 가격과 규격만 비교해 바꾸기 어렵습니다.
예를 들어 동일한 기능을 하는 소재라도 순도, 입자, 점도, 열 특성, 공정과의 반응성이 조금씩 다를 수 있습니다. 미세공정으로 갈수록 이런 작은 차이가 수율과 신뢰성에 영향을 미칠 가능성이 커집니다.
그래서 소재 변경에는 검증이 필요합니다. 시험 생산, 수율 분석, 신뢰성 평가, 고객 기준 확인을 거쳐야 할 수 있습니다. 공급사를 다변화하는 것은 중요하지만, 검증 없는 다변화는 오히려 생산 리스크를 키울 수 있습니다.
이 점은 소부장 산업을 볼 때도 중요합니다. 국산화 비율이 높아지는 것만으로 경쟁력이 완성되는 것은 아닙니다. 글로벌 고객의 공정에서 반복적으로 성능이 검증되고, 납기와 품질이 안정되며, 문제가 생겼을 때 공동 대응할 수 있어야 경쟁력이 됩니다.
소재 공급망의 다변화도 반도체 생태계 안에서 충분한 검증 절차와 품질 데이터가 축적될 때 실질적인 안정성으로 이어집니다. 이 때문에 반도체 생태계의 소재 경쟁력은 단기적인 공급 대체보다 장기적인 고객 인증과 신뢰성 확보 과정에서 확인됩니다.
소재·부품·장비 경쟁력은 국내 생산 비중 하나로 평가하기 어렵습니다. 고객 공정에서 축적된 검증 데이터, 장기 품질 일관성, 긴급 상황 대응력, 글로벌 고객의 인증을 함께 갖출 때 비로소 산업 경쟁력으로 전환됩니다.
산업통상자원부는 2025년부터 2031년까지 총 2,744억 원 규모의 ‘반도체 첨단 패키징 선도기술개발 사업’을 추진하고 있습니다. 이 사업은 차세대 패키징 기술 확보뿐 아니라 칩 제조사, 팹리스, OSAT, 소재·부품·장비 기업이 협력하는 생태계 구축에도 초점을 둡니다.
📎 참고 자료: 산업통상자원부의 첨단 패키징 생태계 지원 정책 자료
3. 첨단 패키징: AI 반도체 공급의 대표적 병목
💡 핵심 포인트:
첨단 패키징은 더 이상 칩을 보호하고 연결하는 마지막 조립 단계로만 보기 어렵습니다. AI 가속기, HBM, 인터포저, 기판, 전력 전달, 열관리, 테스트를 하나의 시스템으로 결합하는 설계·제조 영역이기 때문입니다. 첨단 패키징은 HBM, 고성능 기판, 검사·테스트와 맞물려 AI 반도체 공급의 대표적 병목 중 하나로 부상했습니다.
과거 반도체 산업에서 후공정은 전공정 이후의 조립·테스트 단계로 인식되는 경우가 많았습니다. 그러나 AI 반도체의 성능 경쟁이 복잡해지면서 이 구분은 점차 약해지고 있습니다.
AI 가속기는 많은 연산 유닛을 빠르게 움직여야 하고, 그만큼 대량의 데이터를 신속하게 받아야 합니다. 연산 칩의 성능이 높아도 메모리와의 데이터 이동이 느리면 전체 시스템 성능은 제한됩니다. 이 문제를 해결하는 대표적인 방식이 고대역폭 메모리와 첨단 패키징의 결합입니다.
첨단 패키징은 반도체 생태계 안에서 전공정, 메모리, 기판, 테스트 기업을 가장 밀접하게 연결하는 영역 가운데 하나입니다. AI 수요가 커질수록 반도체 생태계는 칩을 얼마나 작게 만드는가뿐 아니라, 서로 다른 기능의 칩을 얼마나 효율적으로 연결하는가를 경쟁하게 됩니다.
OECD는 이종집적과 실리콘 적층이 전통적 기하학적 미세화만으로는 얻기 어려운 성능 향상을 가능하게 하며, 전공정과 후공정의 경계를 흐리고 있다고 설명합니다. 이는 패키징이 단순한 마무리 공정이 아니라 시스템 성능 설계의 일부가 되고 있음을 보여줍니다.
3-1. 미세화만으로 풀기 어려운 성능의 문제
미세화는 여전히 반도체 기술 경쟁의 핵심입니다. 트랜지스터를 더 작고 정밀하게 구현하면 같은 면적에 더 많은 기능을 넣고 전력 효율을 개선할 가능성이 커집니다. 다만 공정이 미세해질수록 개발과 장비, 소재, 수율 안정화의 난도도 높아집니다.
AI 시대에는 성능을 높이는 다른 경로도 중요해졌습니다. 기능이 다른 칩을 하나의 패키지 안에 정교하게 배치하고, 데이터 이동 거리를 줄이며, 열과 전력을 효율적으로 관리하는 방식입니다.
이러한 구조는 단일 칩의 성능 경쟁을 시스템 단위 경쟁으로 바꿉니다. 파운드리의 전공정, 메모리 기업의 HBM, OSAT와 기판 기업의 패키징 기술, 테스트 역량이 따로 움직이면 최적화가 어렵습니다.
따라서 첨단 패키징은 “후공정이 커지고 있다”는 단순한 이야기가 아닙니다. 설계 초기부터 제조·메모리·열관리·전력·테스트까지 함께 고려해야 한다는 뜻입니다. 가치사슬 전반의 협업 범위가 넓어지는 것이 AI 시대의 핵심 변화입니다.
이종집적 기술의 확산은 반도체 생태계가 전공정 중심의 분업 구조에서 시스템 단위 협업 구조로 옮겨가고 있음을 보여줍니다. 반도체 생태계의 후공정 역량이 약하면 전공정에서 만든 고성능 칩도 고객이 원하는 시스템 성능으로 완성되기 어렵습니다.
3-2. HBM·기판·테스트가 함께 움직여야 하는 이유

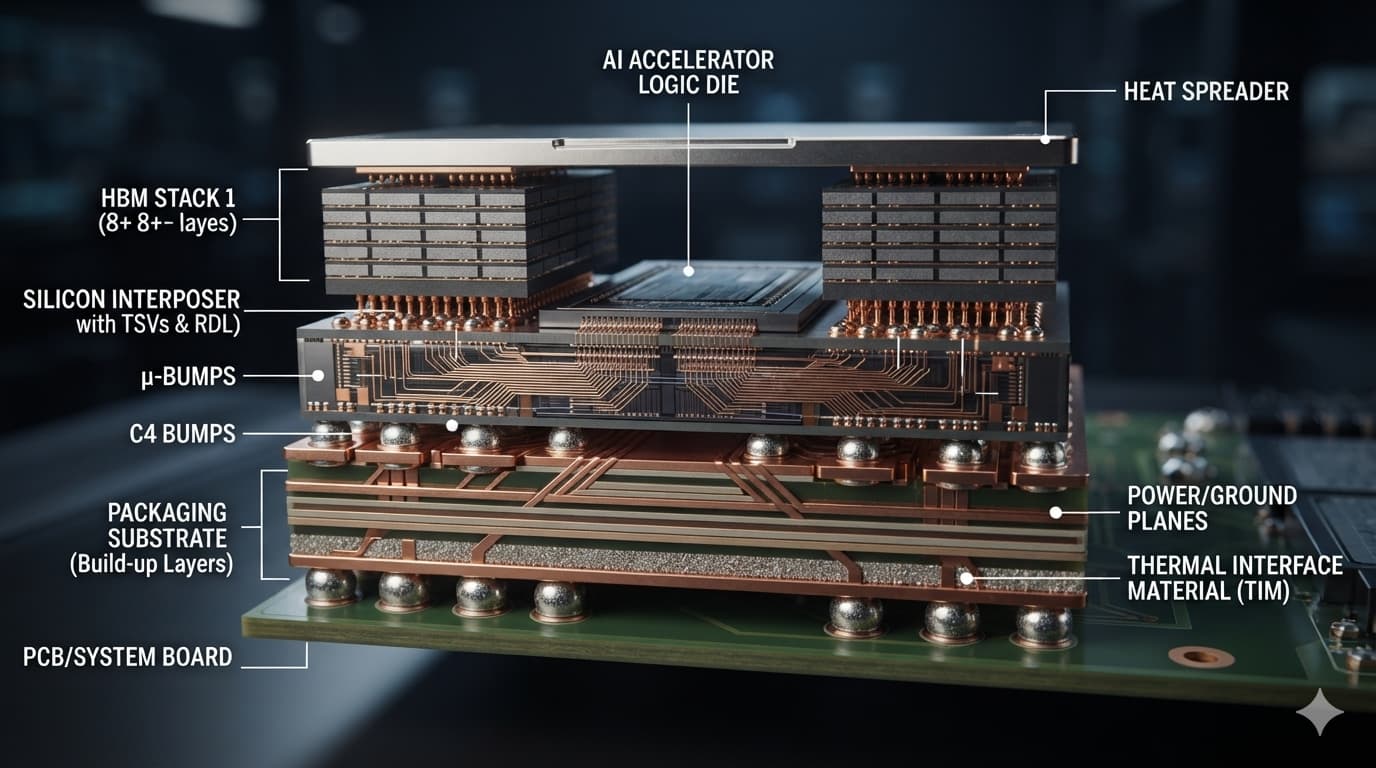

HBM은 여러 개의 D램을 수직으로 쌓아 넓은 데이터 통로를 구현하는 고대역폭 메모리입니다. 대규모 AI 모델을 처리하는 가속기에서는 높은 데이터 이동 능력이 중요하기 때문에 HBM의 역할이 커지고 있습니다.
그러나 HBM 자체의 생산능력만으로 AI 가속기 공급량이 정해지지는 않습니다. HBM을 연산 칩과 연결할 인터포저, 고성능 기판, 접합 기술, 열관리 구조, 전력 전달 설계, 검사와 테스트 역량이 함께 필요합니다.
HBM의 수율과 공급능력, 고사양 기판, 인터포저, 열관리, 테스트, 전력·냉각 인프라, 고객 인증은 서로 다른 위치에서 발생하는 제약입니다. 하나만 해결해도 전체 공급이 확대된다고 단정하기 어렵습니다.
이 점에서 AI 반도체 시장은 단순한 생산량 경쟁보다 병목 관리 경쟁에 가깝습니다. 기업은 어느 구간이 먼저 부족해질지 예측해야 하고, 서로 다른 공급사와 고객의 시간표를 맞춰야 합니다.
HBM과 고성능 기판, 인터포저, 테스트의 시간표를 맞추는 일이 반도체 생태계에서 점점 더 중요한 운영 과제가 되고 있습니다. 따라서 패키징 증설 계획을 볼 때는 반도체 생태계 전반의 메모리 공급, 기판 조달, 고객 인증 일정까지 함께 확인할 필요가 있습니다.
| 구분 | 전공정 미세화 | 첨단 패키징 | 시스템 경쟁력 관점 |
|---|---|---|---|
| 주요 목표 | 트랜지스터 집적도와 전력 효율 향상 | 여러 칩의 연결 밀도와 데이터 이동 최적화 | 단일 칩보다 전체 시스템 성능 향상 |
| 대표 역량 | 노광·식각·증착·수율 안정화 | 인터포저·기판·적층·열관리·검사 | 전공정과 후공정의 공동 설계 |
| 주요 제약 | 장비 공급, 공정 난도, 수율 | HBM, 기판, 패키지 용량, 테스트 | 가장 부족한 구간이 전체 출하량 제한 |
| 고객이 얻는 가치 | 연산 성능과 전력 효율 | 대역폭, 시스템 성능, 제품 완성도 | 공급 안정성과 출시 일정 관리 |

4. 인력과 현장 운영: 자본으로 즉시 대체하기 어려운 경쟁력
💡 핵심 포인트:
설비는 발주할 수 있지만, 수율 저하의 원인을 장비·소재·설계·작업 조건 가운데에서 빠르게 가려내고 협력사와 함께 수정하는 능력은 단기간에 확보하기 어렵습니다. 인력은 단순 채용 규모가 아니라 생산 안정화와 기술 축적을 좌우하는 반도체 산업 기반입니다.
반도체 산업의 대형 투자 발표에는 보통 공장 규모, 투자금액, 일자리 창출 효과가 함께 제시됩니다. 그러나 반도체 공장의 성과는 사람 수만으로 평가하기 어렵습니다. 공정 엔지니어, 장비 엔지니어, 소재 분석 전문가, 패키지 설계자, 신뢰성 평가 전문가, 소프트웨어와 데이터 분석 인력이 함께 일해야 합니다.
특히 최첨단 제조 현장에서는 매뉴얼에 없는 문제를 해결하는 능력이 중요합니다. 같은 장비와 소재를 사용하더라도 공장마다 축적된 공정 데이터와 현장 경험, 협력사와의 소통 속도에 따라 생산 안정화 기간이 달라질 수 있습니다.
반도체 생태계에서 인력은 단순한 인건비 항목이 아니라, 공정의 학습 속도와 생산 안정성을 결정하는 핵심 자산입니다. 반도체 생태계가 충분히 작동하려면 단순 채용 인원보다 경험 있는 인력이 현장 지식과 협업 방식을 다음 세대에 전달할 수 있어야 합니다.
유럽 반도체 산업을 대상으로 한 2024년 SEMI 전망은 2030년까지 27만1천 개 이상의 일자리 기회와 7만5천 명 이상의 기술 인력 부족 가능성을 제시했습니다. 이 수치는 전 세계 전체 산업의 확정 전망이 아니라 유럽을 대상으로 한 중장기 전망입니다. 다만 유럽 사례만 보더라도 인력 부족이 특정 국가에만 국한되지 않는 구조적 제약임을 보여줍니다.
4-1. 공정 엔지니어의 시간과 조직의 기억
반도체 제조는 공정 조건을 고정해 놓으면 자동으로 같은 결과가 나오는 산업이 아닙니다. 장비 상태, 소재 배치, 환경 조건, 설계 특성, 작업 순서가 복합적으로 영향을 줄 수 있습니다.
수율이 떨어졌을 때 원인이 장비인지, 소재인지, 설계 조건인지, 특정 공정의 작업 순서인지 빠르게 좁혀야 합니다. 이 과정에는 현장 데이터와 과거 사례, 장비·소재 공급사와의 긴밀한 협업이 필요합니다.
숙련 인력의 가치는 개인의 기술에만 있지 않습니다. 어떤 문제를 언제 경험했고, 어떤 조건에서 해결했으며, 누구와 어떻게 협력했는지가 조직의 기억으로 남는 데 있습니다. 이 기억이 축적될수록 같은 오류를 줄이고, 새로운 공정을 더 빠르게 안정화할 수 있습니다.
그래서 공장 건설 속도와 양산 안정화 속도를 같은 개념으로 보면 안 됩니다. 건물과 설비는 투자로 확보할 수 있지만, 공정 노하우와 협력 네트워크는 반복 운영을 통해서만 쌓입니다.
숙련된 엔지니어가 축적한 경험은 반도체 생태계 안에서 장비 기업, 소재 기업, 생산 조직 사이를 연결하는 실질적인 문제 해결 자산이 됩니다. 반도체 생태계가 성장할수록 특정 기업의 인력 확보보다 산업 전체의 교육·훈련·이동·협업 구조가 더 중요해집니다.
4-2. 반도체 클러스터가 인력 생태계를 만드는 방식
반도체 클러스터는 공장이 밀집한 장소만을 뜻하지 않습니다. 장비·소재 협력사, 연구소, 대학, 직업교육기관, 물류기업, 주거와 생활 인프라가 연결되어 사람이 정착하고 기술이 순환하는 공간을 뜻합니다.
클러스터의 장점은 문제가 생겼을 때 협력사가 현장에 빠르게 접근할 수 있다는 데 있습니다. 엔지니어는 이직과 협업을 통해 경험을 공유하고, 대학과 연구소는 기업 수요에 맞춰 교육과 공동연구를 진행할 수 있습니다.
미국 애리조나, 대만 신주, 일본 구마모토, 한국의 경기·충청권 등이 주목받는 이유도 이 때문입니다. 공장 하나의 입지만이 아니라 주변에 어떤 공급사와 인력, 교육 체계가 자리 잡는지가 장기 경쟁력을 좌우합니다.
필자는 해외 현지법인 CFO와 관리자로 근무하면서, 설비와 자금이 현지에 준비돼 있어도 운영 인력과 협력사 기반이 부족하면 계획보다 훨씬 긴 시간이 필요하다는 사실을 경험했습니다. 재무계획에서는 비슷한 투자비로 보이더라도, 실제 현장에서는 현지 조직의 학습 속도와 파트너의 대응력이 결과를 바꿉니다.
클러스터의 진짜 가치는 공장 수가 아니라 반도체 생태계 구성원들이 빠르게 만나고 배우며 문제를 해결할 수 있는 밀도에 있습니다. 지역 안에 대학, 연구소, 장비기업, 소재기업, 제조기업이 함께 자리할수록 반도체 생태계의 기술 순환과 인력 양성 속도도 빨라질 수 있습니다.

📎 참고 자료: 유럽 반도체 인력 생태계와 기술 인력 전략 자료
5. 고객·설계·검증: 거래 관계를 넘어 공동개발 체계로
💡 핵심 포인트:
파운드리는 고객의 설계를 제조하는 사업이지만, AI 시대에는 제조만 잘해서 충분하지 않습니다. 고객의 설계 의도, 메모리 구성, 패키징, 시스템 호환성까지 함께 맞춰야 합니다. 강한 반도체 생태계는 단순 수탁생산 체계가 아니라 고객의 개발 시간과 공급 리스크를 줄여주는 공동개발 체계입니다.
반도체 산업은 전통적으로 설계와 제조, 패키징·테스트가 분업된 구조로 발전했습니다. 팹리스는 설계를 맡고, 파운드리는 웨이퍼 제조를 맡으며, OSAT는 패키징과 테스트를 담당합니다.
이 분업 구조는 지금도 유효합니다. 다만 AI 반도체에서는 각 단계의 경계가 이전보다 긴밀하게 연결되고 있습니다. AI 가속기의 전력과 열, HBM의 배치, 패키지 기판의 설계, 서버 시스템의 요구 조건이 처음부터 함께 고려돼야 하기 때문입니다.
이러한 변화는 고객과 공급사의 관계도 바꿉니다. 고객은 단순히 웨이퍼 생산능력을 구매하는 것이 아니라, 자신의 제품 출시 일정과 시스템 성능을 함께 책임질 파트너를 찾습니다.
고객과의 공동개발 관계는 반도체 생태계가 단순한 생산 네트워크를 넘어 신뢰 기반의 기술 협력망으로 발전했음을 보여줍니다. 고객이 필요로 하는 것은 칩 한 장이 아니라, 성능·납기·검증이 함께 보장되는 시스템 단위의 해결책입니다.
5-1. 고객 인증이 높은 진입장벽이 되는 이유
새로운 공급사가 시장에 진입할 때 가장 높은 벽 중 하나는 고객 인증입니다. 고객은 샘플 칩이 작동하는지뿐 아니라 장기 신뢰성, 전력, 발열, 품질 일관성, 대량 생산 가능성, 공급 안정성까지 살펴봅니다.
자동차 시장에서는 장기 신뢰성과 안전 관련 규격이 특히 중요합니다. 데이터센터 시장에서는 고성능·고전력 환경에서의 열관리, 성능 일관성, 서버·네트워크와의 호환성 검증 비중이 큽니다.
설계·공정·패키징의 주요 변경이 발생하면 고객 요구 수준과 변경 범위에 따라 추가 평가가 필요할 수 있습니다. 모든 변경이 전체 인증을 처음부터 다시 하게 만든다는 뜻은 아니지만, 추가 검증은 양산 전환을 늦추는 요인이 될 수 있습니다.
이 때문에 후발 기업이 낮은 가격이나 새로운 공정을 제시해도 대형 고객을 즉시 확보하기는 어렵습니다. 고객이 기존 공급사와 쌓아온 설계 자산, 품질 데이터, 위기 대응 경험, 내부 인증 절차를 바꾸는 데는 비용과 시간이 듭니다.
다만 특정 공급사 의존이 지나치게 커지면 고객도 대안을 찾게 됩니다. 이때 고객은 기존 공급사를 완전히 포기하기보다, 두 번째 공급선과 지역 분산 생산 능력을 확보하려 합니다. 이것이 TSMC를 원하면서도 TSMC+α를 찾는 구조와 연결됩니다.
고객 인증의 장벽은 새로운 기업에게 부담이지만, 한편으로는 검증된 반도체 생태계 참여자에게 장기적인 경쟁우위를 만들어 줍니다. 고객은 반도체 생태계의 안정성과 대응력을 확인한 뒤에야 대규모 물량을 장기적으로 맡길 수 있습니다.
5-2. 설계·제조·후공정이 함께 최적화되는 구조
AI 칩의 성능을 높이려면 설계 초기부터 제조와 패키징의 제약을 함께 고려해야 합니다. 칩이 완성된 뒤 패키징을 선택하는 방식보다, 전력·열·배선·메모리 구성·테스트 조건을 설계 단계부터 함께 최적화하는 방식이 중요해지고 있습니다.
이 협업에는 공정설계키트, IP, EDA 도구, 테스트 환경, 패키지 설계 역량, 고객 기술지원 조직이 필요합니다. 어느 하나만 갖춘다고 공동개발 체계가 완성되는 것은 아닙니다.
설계와 제조, 패키징의 공동 최적화가 깊어질수록 반도체 생태계 참여자 사이의 전환 비용과 협업 가치는 함께 높아질 수 있습니다. 이러한 구조에서는 반도체 생태계의 경쟁력이 단가만이 아니라 고객의 개발 기간과 실패 비용을 얼마나 줄여주는지로 평가됩니다.
| 구분 | 단순 수탁생산 중심 | 공동개발형 운영 체계 |
|---|---|---|
| 기업 관계 | 고객과 제조사의 거래 관계 | 설계·제조·패키징·검증의 협업 관계 |
| 경쟁 기준 | 단가, 생산능력, 공정 노드 | 수율, 설계 지원, 패키징, 납기, 문제 해결 |
| 고객 전환 비용 | 낮아 보일 수 있음 | 설계 변경·검증·운영 리스크로 실제 비용이 큼 |
| 공급사 역할 | 주문받은 사양의 제조 | 제품 출시 일정과 시스템 성능 지원 |
| 장기 경쟁력 | 설비와 생산량 | 데이터, 인력, 협력사, 고객 신뢰의 축적 |
반도체 기업을 평가할 때 고객사 이름이나 수주 금액만 볼 것이 아니라, 그 고객과 어느 정도 깊이의 공동개발 구조를 만들고 있는지도 봐야 합니다. 단기 주문은 시장 상황에 따라 달라질 수 있지만, 설계·공정·패키징을 함께 맞춘 협업 관계는 쉽게 바뀌지 않습니다.

6. 한국 반도체 생태계의 강점과 빈칸
💡 핵심 포인트:
한국은 메모리, 파운드리, 소재·부품·장비, 패키징 역량을 함께 보유한 드문 산업 기반을 갖고 있습니다. 그러나 각 분야의 강점이 자동으로 하나의 시스템 경쟁력으로 연결되지는 않습니다. 한국의 과제는 개별 기업의 우수성을 글로벌 고객이 체감하는 통합 운영 역량으로 전환하는 데 있습니다.
한국 반도체 산업의 장점은 메모리만 강하다는 데 있지 않습니다. 메모리, 파운드리, 장비·소재·부품, 패키징 관련 기업과 연구 기반이 함께 존재한다는 점이 중요합니다.
AI 시대에는 이 연결 가능성이 더 커졌습니다. 고성능 AI 시스템은 연산 칩과 HBM, 패키징, 기판, 테스트가 함께 맞물려야 하기 때문입니다. 한국은 메모리 경쟁력을 기반으로 파운드리와 소부장, 첨단 패키징을 연결할 가능성을 갖고 있습니다.
하지만 가능성과 현실은 다릅니다. 글로벌 반도체 산업은 개방된 공급망과 국제 고객 기반 위에서 성장했습니다. 따라서 국내 기업끼리 거래를 늘리는 것만으로는 부족합니다. 기술 성능, 원가, 신뢰성, 국제 표준, 고객 검증을 모두 충족해야 합니다.
한국 반도체 생태계의 강점은 특정 기업 하나의 성과보다 메모리·파운드리·소부장·패키징을 함께 연결할 수 있는 산업 기반에 있습니다. 다만 한국 반도체 생태계가 글로벌 경쟁력을 높이려면 각 분야의 기술 우위를 고객이 체감하는 통합 솔루션으로 전환해야 합니다.
6-1. 메모리·파운드리·소부장을 연결할 기회
한국은 AI 반도체의 핵심 요소 중 하나인 메모리에서 강한 기반을 갖고 있습니다. 특히 대규모 데이터센터용 AI 가속기 시장에서 HBM의 중요성이 커지면서, 메모리 경쟁력은 단순한 부품 공급을 넘어 시스템 경쟁력과 연결될 가능성이 높아졌습니다.
파운드리와 소부장 역시 중요한 연결축입니다. 파운드리 공정의 수율을 높이려면 장비와 소재의 성능·균일성·기술지원이 필요합니다. 반대로 소부장 기업이 글로벌 고객의 높은 기준을 충족하려면 수요기업과의 공동개발과 실제 양산 검증 기회가 중요합니다.
이 협력의 목적은 보호가 아니라 검증이어야 합니다. 국내 공급망을 이유로 품질 기준을 낮추면 장기 경쟁력을 해칠 수 있습니다. 반대로 높은 공정 기준을 함께 충족하고, 글로벌 고객의 요구를 반영하며, 공동 개발 데이터를 축적한다면 산업 기반은 더 강해질 수 있습니다.
필자가 구매본부 업무를 맡으며 중요하게 본 것도 단순한 단가가 아니었습니다. 납기·품질·기술개선·위기대응이 모두 가능한 공급사인지가 핵심이었습니다. 반도체 가치사슬에서도 수요기업과 공급기업은 서로의 기준을 낮추는 관계가 아니라, 서로의 품질 기준을 높이는 관계가 되어야 합니다.
메모리와 파운드리, 소부장의 협업이 실제 성과로 이어지려면 반도체 생태계 안에서 공동 검증과 글로벌 고객 인증이 동시에 강화돼야 합니다. 반도체 생태계의 연결이 강해질수록 한국 기업은 단순한 납품업체를 넘어 고객의 공급 안정성을 높이는 전략 파트너가 될 수 있습니다.
6-2. 첨단 패키징과 인력에서 남은 과제
한국은 메모리와 전공정에서 강점을 보유하고 있지만, AI 반도체의 시스템 경쟁력을 높이려면 첨단 패키징, OSAT, 기판, 테스트, 설계 지원 인프라를 더 촘촘히 연결해야 합니다.
첨단 패키징은 연구개발 성과가 곧바로 양산 경쟁력이 되지 않습니다. 인터포저, 기판, 접합, 검사, 열관리, 신뢰성 평가와 고객 인증이 함께 이뤄져야 합니다. 실제 고객 칩을 활용한 테스트와 검증 기반이 부족하면 상용화 기간은 길어질 수 있습니다.
인력은 더욱 긴 호흡이 필요한 과제입니다. 반도체 산업은 공정 엔지니어만 필요한 분야가 아닙니다. 장비 유지보수, 소재 분석, 패키지 설계, 신뢰성 평가, 소프트웨어, 데이터 분석, 공급망 관리 인력이 함께 필요합니다.
정부의 역할은 보조금 규모만으로 평가하기 어렵습니다. 공장 건설 지원, 연구개발, 실증 인프라, 인력 양성, 지역 클러스터, 공동 검증 체계를 연결해야 정책 효과가 산업 현장의 경쟁력으로 이어질 수 있습니다.
첨단 패키징과 인력 양성은 앞으로 한국 반도체 생태계의 완성도를 높이는 핵심 과제가 될 가능성이 큽니다. 정책과 기업 투자가 같은 방향으로 움직일 때 반도체 생태계는 연구개발 성과를 실제 양산과 고객 확보로 연결할 수 있습니다.
한국의 목표는 모든 반도체 요소를 국내에서 완결하는 데 있지 않습니다. 메모리·파운드리·소부장·패키징·인력의 강점을 연결해 글로벌 고객이 쉽게 대체하기 어려운 기술·운영 파트너가 되는 데 있어야 합니다.
7. 맺음말
1편에서 던진 질문은 “테라팹, 진짜일까?”였습니다. 그 뒤로 우리는 기술·장비·인력·자본의 벽을 살펴봤고, TSMC가 왜 강하면서도 병목이 될 수 있는지, 삼성전자가 어떤 기회를 가질 수 있는지, 소부장이 왜 중요해지는지, 공급망과 지정학이 어떻게 산업 지도를 바꾸는지 차례로 점검했습니다.
이번 8편의 결론은 분명합니다. 거대한 반도체 공장을 계획하는 것과, 그 공장을 통해 안정적인 생산과 고객 신뢰를 만들어내는 것은 서로 다른 문제입니다. 공장 건설은 자본으로 시작할 수 있지만, 수율은 반복 경험으로 쌓이고, 장비·소재 협업은 장기 검증으로 다져지며, 고객 신뢰는 실제 납기와 품질을 통해서만 형성됩니다.
테라팹으로 알려진 프로젝트는 설계·로직 제조·메모리·첨단 패키징·테스트를 수직적으로 연결하려는 대형 AI 반도체 프로젝트로 보도되고 있습니다. 다만 투자 규모, 세부 공정, 공급 파트너, 가동 일정은 보도마다 차이가 있고 실행 과정에서 변동될 수 있습니다.
따라서 테라팹을 기존 강자를 곧바로 대체할 확정된 생산기지로 보는 것은 이릅니다. 더 적절한 해석은 AI 칩 수요 확대와 공급망 다변화 요구가 커지는 환경에서 나온, 실행 난도가 매우 높은 산업 실험이라는 것입니다. 초기 투자와 계획이 구체화됐다는 보도는 있지만, 장기 경쟁력은 공정 안정화와 고객 검증을 통해 확인돼야 합니다.
테라팹 구상은 특히 이번 글의 핵심을 잘 보여줍니다. 설계·제조·메모리·패키징을 한 구조 안에 넣겠다는 목표만으로 시스템 경쟁력이 완성되지는 않습니다. 장비 공급, 소재 검증, HBM 확보, 후공정 역량, 엔지니어 채용과 교육, 전력·용수·물류 인프라, 고객의 장기 주문이 모두 맞물려야 합니다.
테라팹의 사례는 반도체 생태계를 한 기업의 투자 계획만으로 단기간에 완성하기 어려운 이유를 잘 보여줍니다. 수직통합을 지향하는 프로젝트일수록 장비, 소재, 인력, 패키징, 고객 검증을 외부 반도체 생태계와 어떻게 연결할지가 더 중요한 과제가 됩니다.
AI 반도체 산업의 경쟁력은 가장 큰 공장을 발표한 기업이 아니라, 가장 복잡한 공급·검증·운영 구조를 가장 안정적으로 연결하는 기업과 국가에 의해 크게 좌우될 것입니다.
이전 7편인 「AI 반도체 패권, 보조금과 지정학이 공급망 지도를 다시 그리는 이유」에서는 미국·유럽·일본·중국의 정책과 지정학이 반도체 생산 거점을 어떻게 바꾸는지 살펴봤습니다. 이번 8편은 그 지도 위에서 실제 경쟁력을 작동시키는 장비·소재·패키징·인력의 구조를 정리했습니다.
이전 글을 알고 싶다면
AI 반도체 패권X레이-7편을
클릭해서 읽어보세요.
다음 최종편에서는 「테라팹은 꿈을 넘어설 수 있을까: AI 반도체 패권의 새 공장인가, 거대한 실험인가」를 통해 1편부터 8편까지 점검한 기술·자본·공급망·지정학·산업 생태계의 조건을 테라팹이라는 프로젝트에 대입해 최종적으로 살펴보겠습니다.
관련 글로는 「AI 반도체 패권은 기술이 아니라 공급망에서 결정된다 | AI 반도체 패권X레이-6편」을 함께 읽어볼 만합니다. 6편이 공급망의 전체 지도를 다뤘다면, 이번 글은 그 지도 안에서 기업과 국가의 경쟁력이 실제로 어떻게 만들어지는지에 초점을 맞췄습니다.
결국 테라팹의 실행력을 평가할 때도 공장 면적이나 투자 규모보다, 어떤 반도체 생태계를 구축하고 그 안에서 얼마나 빠르게 생산과 고객 신뢰를 확보하는지를 봐야 합니다. 이 시리즈의 마지막 질문은 테라팹이 존재하느냐가 아니라, 테라팹이 복잡한 반도체 생태계를 실제 산업 경쟁력으로 전환할 수 있느냐가 될 것입니다.
📌 현장 인사이트
대기업에서 구매와 기획 업무를 맡고, 이후 직접 무역업과 자영업을 운영하면서 숫자만으로는 공급 역량을 판단할 수 없다는 사실을 반복해서 경험했습니다. 계약 조건과 단가가 좋아도 납기가 흔들리거나 현장 대응이 늦으면 고객 신뢰는 빠르게 무너졌습니다. 반도체 산업에서도 같은 원리가 더 정교하고 거대한 규모로 작동합니다. 그래서 공장 투자 뉴스보다 그 뒤의 협력사·인력·검증 구조를 함께 보게 됩니다.
✍️ AspiringCEO | 대기업 실무경험 + 공공기관 전략·경영 컨설턴트, 총 38년
FAQ – 자주 묻는 질문
Q1. 반도체 생태계와 공급망은 같은 뜻인가요?
A1. 두 개념은 겹치지만 범위가 다릅니다. 공급망은 소재·부품·장비·물류가 이동하는 흐름에 초점을 둡니다. 반도체 생태계는 설계, 인력, 연구개발, 고객 인증, 금융, 정책, 지역 클러스터까지 포함하는 더 넓은 운영 구조를 뜻합니다.
Q2. 모든 AI 반도체에 HBM이 필요한가요?
A2. 그렇지는 않습니다. 대규모 데이터센터용 고성능 AI 가속기에서는 높은 메모리 대역폭을 위해 HBM이 핵심인 경우가 많습니다. 반면 모바일·엣지·자동차용 AI 칩은 제품 목적과 전력 조건에 따라 LPDDR, GDDR, 온칩 SRAM 등 다른 메모리 구조를 활용할 수 있습니다.
Q3. 첨단 패키징만 확대하면 AI 칩 공급 부족이 해소되나요?
A3. 첨단 패키징은 중요한 병목 중 하나지만 유일한 해법은 아닙니다. HBM 수율과 공급량, 고성능 기판, 인터포저, 테스트, 열관리, 전력·냉각 인프라, 고객 검증이 함께 갖춰져야 최종 공급량이 늘어날 수 있습니다.
Q4. 고객 인증은 왜 오래 걸리나요?
A4. 고객은 단순한 칩 작동 여부뿐 아니라 성능, 전력, 발열, 장기 신뢰성, 대량 양산의 품질 일관성, 시스템 호환성을 확인합니다. 특히 자동차와 데이터센터는 요구하는 검증 항목이 다르며, 주요 변경이 발생하면 추가 평가가 필요할 수 있습니다.
Q5. 테라팹은 기존 TSMC나 삼성전자를 바로 위협할 수 있나요?
A5. 테라팹은 보도된 계획과 목표를 기준으로 보면 매우 큰 구상입니다. 하지만 반도체 산업은 투자 발표 이후에도 수율, 장비·소재 조달, 숙련 인력, 고객 인증과 장기 물량을 축적해야 합니다. 따라서 기존 강자를 즉시 대체할 것으로 단정하기보다, 공급망 다변화 흐름 속의 고난도 프로젝트로 보는 편이 타당합니다.
